توصیف اختراع

بخشی از اختراع موفق سیستم مدیریت هوشمند مصرف
اختراعی مدرن از شرکت دانش بنیان ماهان انرژی پیشگام ایرانیان
ایمنی بالا
کاهش توقفات الکتریکی
بهترین جایگزین بانک خازنی
بهترین چایگزین سافت استارتر
کاهش هزینه های انرژی الکتریکی
کاهش هزینه های تعمیر و نگهداری
آخرین تکنولوژی مدیریت ثبات شبکه
منطبق با تکنولوژی ژاپن، آلمان و فرانسه
ایمنی منابع انسانی، سرمایه گذاری و زیست محیطی
شرح سیستم آنتی شوک فست

شرح سیستم آنتی شوک فست

امروزه به علت بکار گرفتن تجهیزات فرکانسی و پرهارمونیک، در بانک خازنی معمولی نه تنها هسته ترانس CT اشباع و رگولاتور را دچار خطا می کنند. بلکه باعث از بین رفتن دی الکنریک خازن ها و انفجار بانک خازنی می شوند که این روند خود ضربه مهلکیست به مصرف کننده و شبکه انتقال برق و نهایتا باعث افزایش هزینه های تعمیر و نگهداری و استهلاک بیشتر شبکه می شود.
با توجه به کهنه شدن تکنولوژی بانک خازنی معمولی و جلوگیری از تلفات انرژی، نیاز به یک بروز رسانی در تجهیزات قدیمی ضروری به نظر می رسد. بر همین اساس شرکت دانش بنیان ماهان انرژی، اقدام به اختراع یکی از بروزترین و مدرنترین بانک های خازنی جهان کرده است.
این شرت دانش بنیان در سیستم آنتی شوک فست خود، از طراحی و ساخت قطعات الکترونیکی پیشرفته، سوپررگولاتورهای بسیار پیچیده و فوق هوشمند با سرعت عمل فوق العاده زیاد (کمتر از 100 میلی ثانیه) با خروجی های رله ای، ایمپالسی و رادیویی و همچنین استفاده از دی الکتریک های نانو در خازن های Fast شده با سرعت عمل بسیار زیاد (حدود سرعت نور) بکار گرفته است که نتیجه این امر، اندازه بسیار کوچک و قدرت 3 برابری سیستم آنتی شو فست (بانک خازن فوق پیشرفته) نسبت به بانک های خازنی معمولی در جهان شده است.

سیستم آنتی شوک فست (بانک خازنی فوق پیشرفته) با اثر گذاری منحصر بفرد خود:

- با حذف تلفات رساناها (کابل ها)
- کاهش گرما و حذف تابلوهای توزیع
- تبدیل نسبی توان ری اکتیو به توان اکتیو
- تاثیر گذاری برروی پارامترهای اصلی کیلووات (ولتاژ، آمپر، کسینوس فی، ماهش مقاومت شبکه، کاهش هارمونیک و...)قادر خواهد بود:
10 الی 30 درصد در برق مصرفی و هزینه های پرداختی کاهش ایجاد کند.
همچنین بازگشت سرمایه در این طرح از 12تا 36 ماه میسر خواهد شد.

مزایا:

- افزایش ولتاژ نقطه ای
- دفع کامل توان راکتیو
- حفاظت از S ترانس و کلیدهای قدرت
- ثبات ولتاژ و یکسان سازی نسبی آمپرفازها
- دفع نسبی هارمونیک ها به علت بانس موچک
- حفاظت از بانک خازني قديمي منسوب در كارخانه
- افزايش طول عمر تجهيزات الكتريكي مصرف كننده
- خازن هاي آن به ندرت دچار روغن زدگي و انفجار مي شوند
- دفع سريع ضربات استارت و كاهش بسيار سريع آمپرای مصرفي
- عملكردي در حد سرعت نور( برابر سرعت استارت ماشين ابزار)
- داراي سيستم تخليه سريع خازن ها جهت بكارگيري مجدد پله ها
- هرگز جريان كشي سنگين نمي كند و در نتيجه از عمر بيشتر و كيفيت بهتري برخوردار است.
- داراي فيلتراسيون هوشمند متعدد از 1/4 الندا تا دامنه هاي باالتر از هارمونيك 7 ( تمام الندا)
- بالا بردن كيفيت و كارايي ماشين هاي CNC و كمپرسورها به علت ايجاد ثبات پارامترهاي الكتريكي

تست و عملکرد سیستم آنتی شوک فست

بعد از نصب


قبل از نصب


آزمون آمپر، هارمونیک در اداره حفاظت و کنترل وزارت نیرو

بعد از نصب


قبل از نصب


تست و عملکرد سیستم انتی شوک فست

آزمون توان اکتیو، توان راکتیو وکیفیت توان توسط آنالیزور دانشگاه پلی تکنیک امیرکبیر


1- در زمان کار با سیستم آنتی شوک فست ، 70 کیلووات به 50 کیلو وات تبدیل شده است.


2- نمودار کیفیت عالی از نظر وضعیت خازن و بدون هارمونیک زمان کارکرد سیستم آنتی شوک فست


3- نمودار بالاترین کیفیت ضریب اصلاح توان زمان کارکرد سیستم آنتی شوک فست

انواع مدل های آنتی شوک فست

این تجهیز بر اساس آمپراژ مورد نیاز مصرف کننده در قدرت 30 الی 2500 آمپر طراحی شده، ساخت و عرضه می گردد. (outdoor,indoor) (با کولر یا بدون کولر)

انواع کلاس کاری :
داراي 3 كلاس است ، 1 )کلاس جرياني 2 )کلاس ولتاژي 3 )کلاس هارمونيكي

انواع مدل های کاربردی:
- مدل مخصوص آفيس
- مدل سوپر جهت مصارف متغيير
- مدل مخصوص مصرف كننده هاي كم تحرك (نرمال)
- مدل سوپر و اكشن جهت مصرف كننده هاي پرتنش

قابلیت کاربرد :
صنايع فولاد، سيمان ، نفت وپالایش ، گاز ، پتروشيمي ، صنايع تبديلي ، سيستم هاي برودتي ، سيستم هاي هواساز ، هتل ها ، مراكز اداري ، مجتمع هاي تجاري عظیم ، ديتا سنترها و مصرف كنندگان كالن انریي

تفاوت سیستم آنتی شوک فست با بانکهای خازنی معمولی در ایران و جهان

به علت ساختار الکتریکی، تکنولوژی مدرنو حتی نحوه کاربرد، سیستم آنتی شوک فست ( از نظر KVAR) هرگز قابل مقایسه با بانک خازنی معمولی نمی باشد.

❖ خازن هاي روغني ويژه بكار برده در بانك خازني فوق پيشرفته داراي 3 مزيت منحصربفرد مي باشند :

 فركانس 12000 هرتز

مدت زمان شاری 160.0 ثانيه

  مدت زمان تخليه 2.0 تا 2.1 ثانيه

با توجه به موارد فوق الذكر اين دستگاه قادر خواهد بود راكتيو لحظه ای را دركمتر از400 ميلي ثانيه شناسايي و آن را سريعا" دفع كند.

اين عملكرد عالي باعث خواهد شد بخشي از توان راكتيو تبديل به توان اكتيو شده و نهايتا" باعث :

 آزادسازي ديماند

 كاهش مصرف توان اكتيو

به علت ساختار الکتریکی، تکنولوژی مدرنو حتی نحوه کاربرد، سیستم آنتی شوک فست ( از نظر KVAR) هرگز قابل مقایسه با بانک خازنی معمولی نمی باشد.

❖ خازن هاي روغني ويژه بكار برده در بانك خازني فوق پيشرفته داراي 3 مزيت منحصربفرد مي باشند :

 فركانس 12000 هرتز

مدت زمان شاری 160.0 ثانيه

  مدت زمان تخليه 2.0 تا 2.1 ثانيه

با توجه به موارد فوق الذكر اين دستگاه قادر خواهد بود راكتيو لحظه ای را دركمتر از400 ميلي ثانيه شناسايي و آن را سريعا" دفع كند.

اين عملكرد عالي باعث خواهد شد بخشي از توان راكتيو تبديل به توان اكتيو شده و نهايتا" باعث :

 آزادسازي ديماند

 كاهش مصرف توان اكتيو

جلوگيري از نوسانات شبكه

  راندمان بيشتر شبكه قدرت و فوايد گفته شده در صفحات قبل خواهد شد.

جلوگيري از نوسانات شبكه

  راندمان بيشتر شبكه قدرت و فوايد گفته شده در صفحات قبل خواهد شد.

تفات سیستم آنتی شوک فست با بانک خازن معمولی در ایران و جهان


تفاوت مدارات در آنتی شوک فست با بانکهای خازنی معمولی در ایران و جهان

مدار بانک خازنی در ایران و جهان


مدارسیستم آنتی شوک فست (بانک خازنی فوق پیشرفته)


سیستم آنتی شوک فست بهتریین جایگزین سافت استارتر بدون تولید هارمونیک:

سخني با همكاران ، هر الكتروموتور به علت امپدانس پايين ذاتي طبعا" داراي جريان كشي اوليه بيش از 3 تا 7 برابر جريان نامي از شبكه دارد
. در سيستم آنتي شوك فست جهت رفع اين مشكل از 2 رگولاتور فوق هوشمند استفاده شده است.
رگوالتور شماره 1 ( اكشن )عملكردي مشابه عملكرد سافت استارتر (بر اساس به هم ريختگي جريان در بدو استارت ) دارد و جهت ثبات ولتاژ شبكه يا عدم اختالل شبكه كاربرد دارد.
. پس از Stable شدن ولتاژ توسط رگوالاتور شماره 1 ، رگولاتور شماره2 بار ري اكتيو شبكه را به طور كامل در كنترل خود نگه مي دارد و همواره مرز 97 تا 100 را به شبكه جهت اصلاح ضريب دائم ( بعد از استارت ( اعمال مي كند. بر اسار تكنولوزي فوق الذكر ، سيستم آنتي شوك فست به علت دفع ضربات استارت و جريان مصرف نه تنها باعث حفظ پايداري و ايمني شبكه مي شود بلكه در طول روشن بودن انواع الكتروموتورها ، شبكه از تنش و عدم پايداري رهايي مي يابد كه اين امر باعث كاهش نسبي توان اكتيو و كاهش هزينه هاي تعمير و نگهداري مي شود.

جریان کشی الکتروموتور200 اسب با سافت استارتر

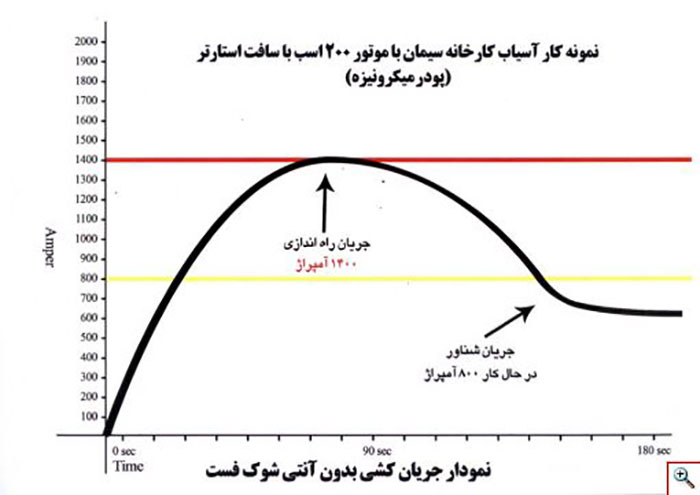

جریان کشی بدون سیستم آنتی شوک فست

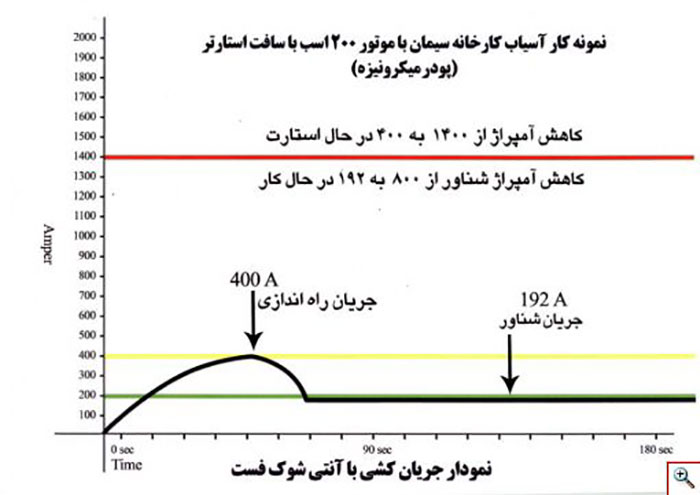

(بانک خازنی پیشرفته)جریان کشی با سیستم آنتی شوک فست

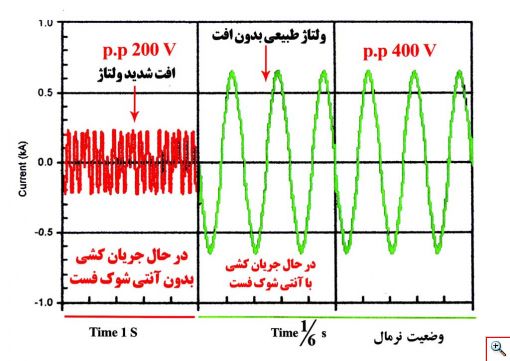

ثبت نتایح عملکرد سیستم آنتی شوک فست برروی الکنروموتور 90 کیلووات توسط پاور آنالیزور
